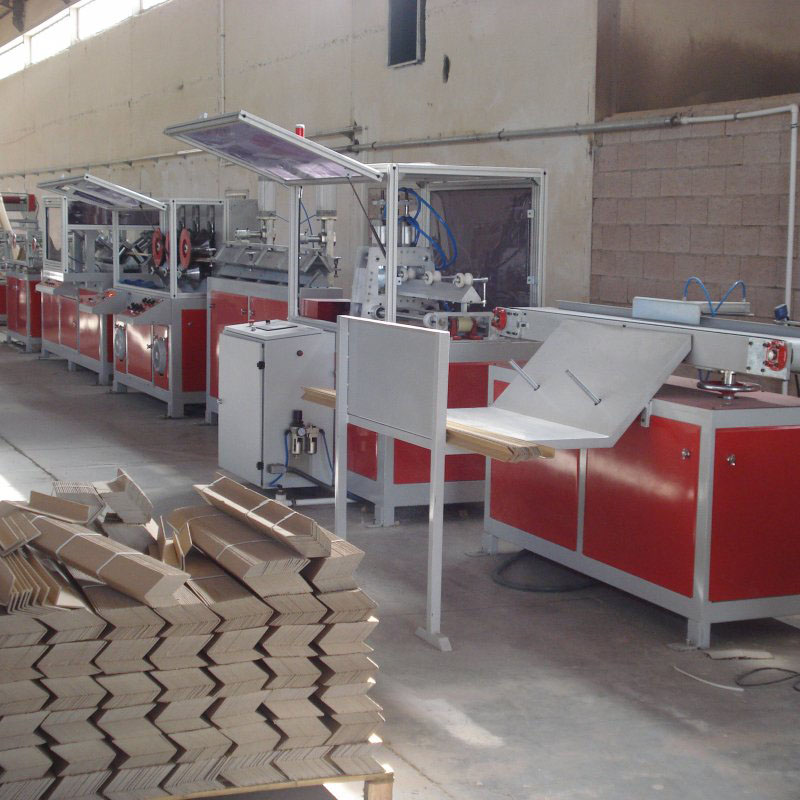

Masina de produs coltar de protectie din hartie
Descriere
Ca producator si exportator de clasa mondiala a masinilor de produs coltar de protectie din hartie, am livrat echipament pentru industriile de utilizare finala: transporturi, alimentara (ambalarea fructelor, portocalelor), ambalarea hartiei, industria constructiilor si a mobilei.

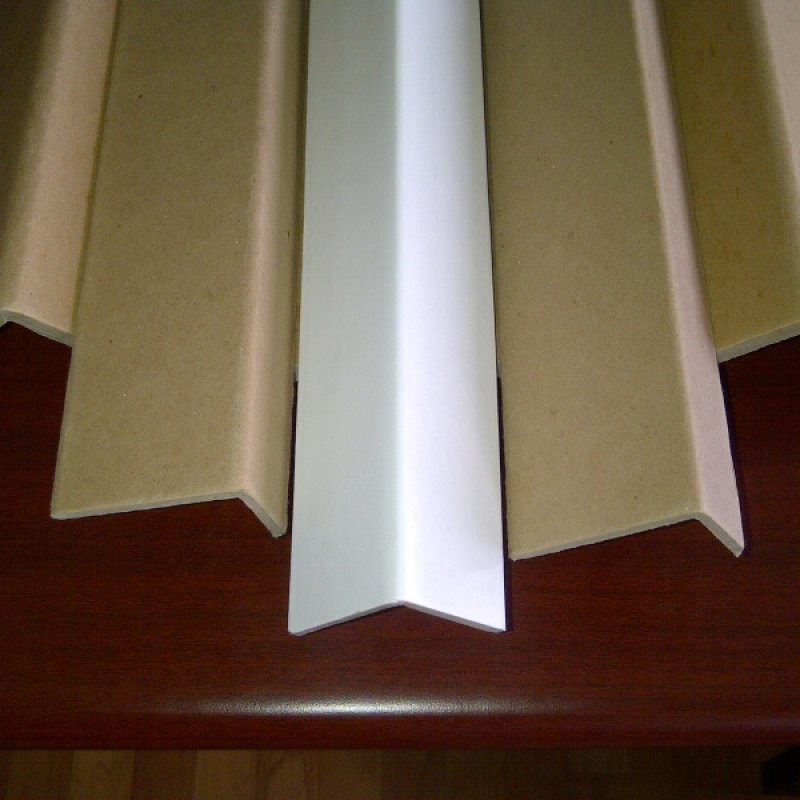

Cu diverse sectiuni posibil de executat, coltarele de protectie se realizeaza in diverse dimensiuni, lungimi, grosimi, din diverse calitati de hartie, produsele rezultate fiind durabile, sigure si solide.
Masinile de produs coltare din hartie au in compunere 8 module separate. Acestes sunt:
- Unitatea de derulare a hartiei
- Unitatea de tipar flexografic pentru ultimul strat de hartie
- Dispozitivul de incleiere
- Unitatea de pre-formare a hartiei
- Unitatea de presare si incalzire a hartiei
- Unitatea de antrenare
- Unitatea de taiere la lungime
- Unitatea de stivuire (eliminarea masinii)

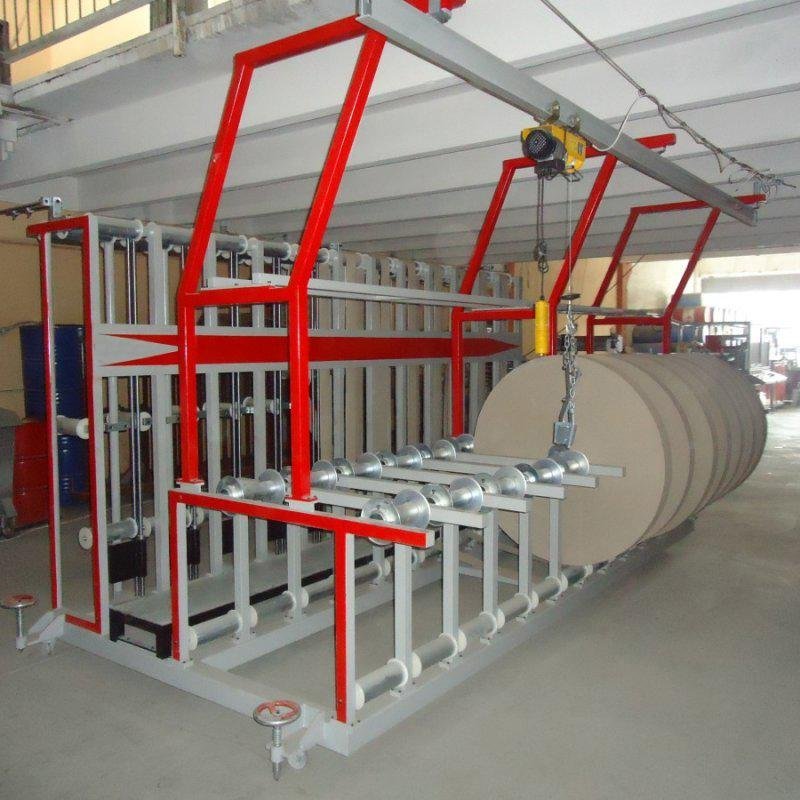

1. Unitatea de derulare a hartiei:
Bobinele taiate la latimea necesara sunt dispuse pe aceasta unitate de derulare conform specificatiei de mai jos:
- Numarul de bobine (straturi): intre 12 si 20;
- Valuri de ghidare superioare, centrale si inferioare;
- Lift de bobina cu troliu;
2. Unitatea de tipar flexografic pentru ultimul strat de hartie:
Masina de tipar flexo poate tipari 1 – 4 culori pe ultimul strat de hartie al profilului de protectie, latimea maxima fiind de 200 mm;

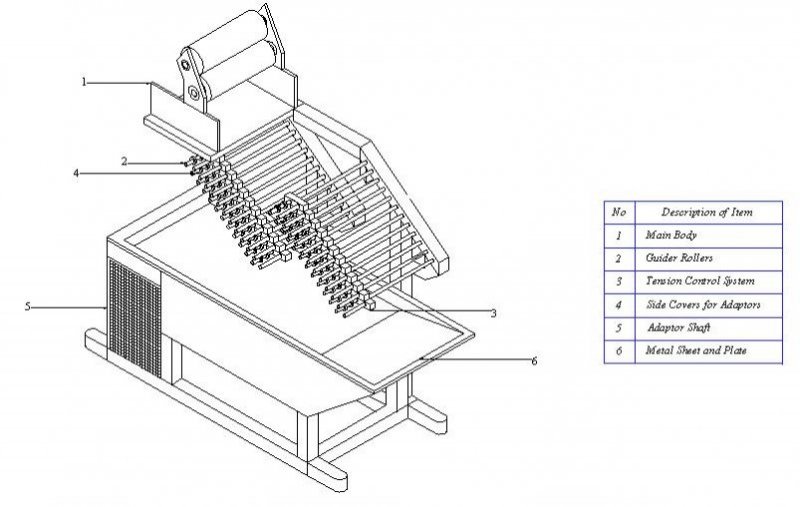

3. Dispozitivul de incleiere :
Benzile din hartie trec prin acest dispozitiv, care depune un strat uniform de adeziv pe fiecare din acestea, individual. Fiecare unitate de incleiere dispune de reglaj propriu al tensiunii, adaptand-se la tensiunea din banda anterior incleiata. Ultima unitate depune adezivul pe ultimul strat de hartie. Specificatii:
- Numar de straturi: 12 – 20;
- Incleiere in cascada;
- Pompa de adeziv actionata pneumatic;
- Incalzitor de adeziv;
- Bare de stergere a surplusului de adeziv la fiecare banda de hartie;
- Unitate de stivuire la eliminare;

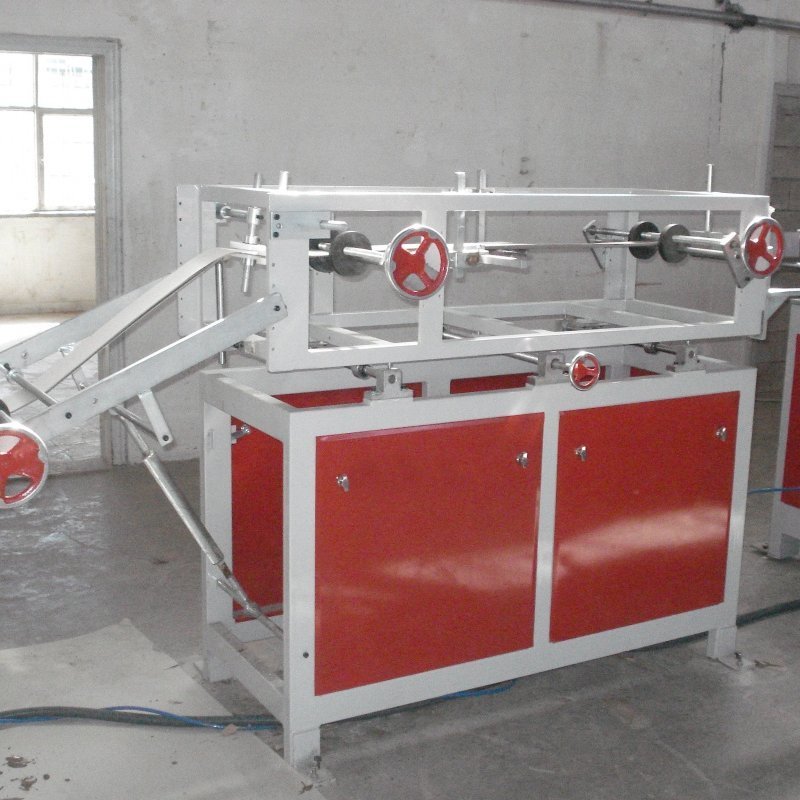

4. Unitatea de pre-formare a hartiei :
Dupa incleiere, toate benzile trec prin unitatea de pre-formare superioara, unde primesc forma de coltar.

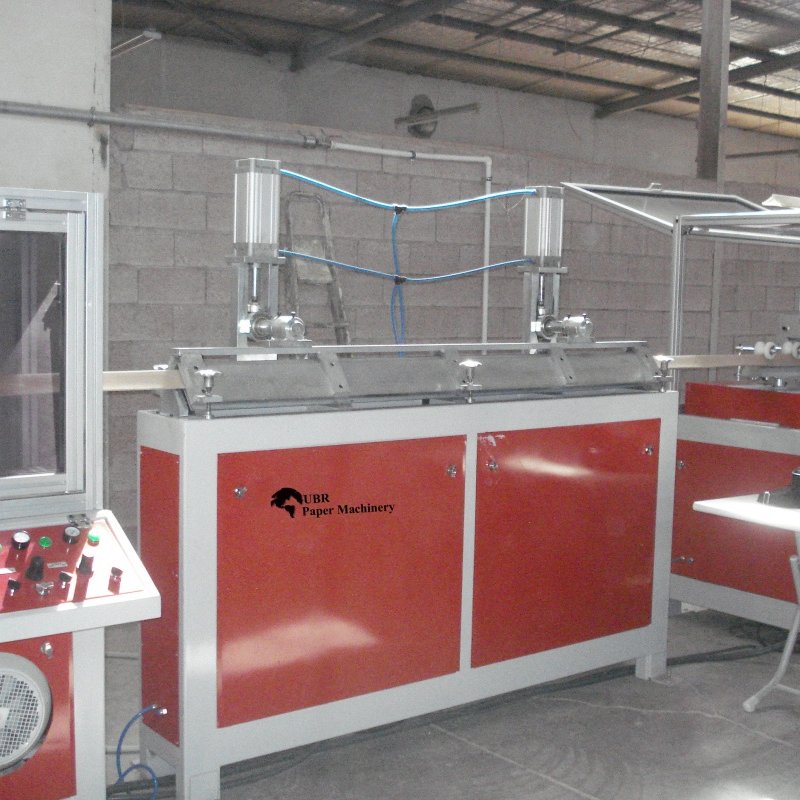

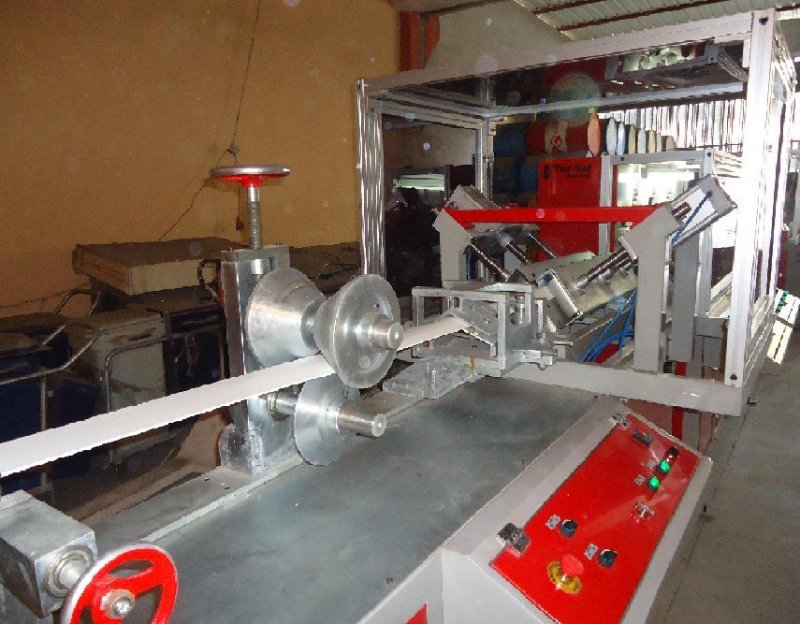

5. Unitatea de presare si incalzire a hartiei:

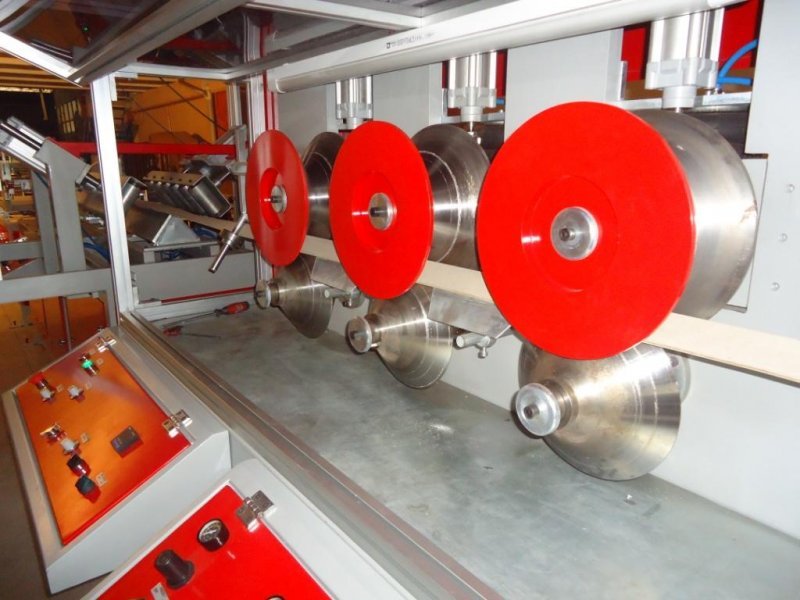

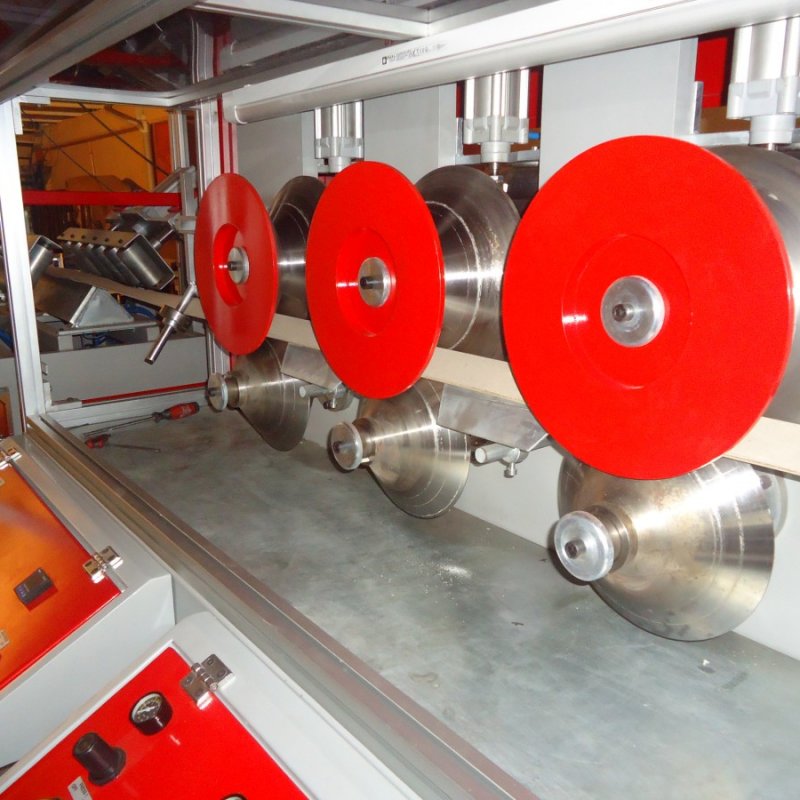

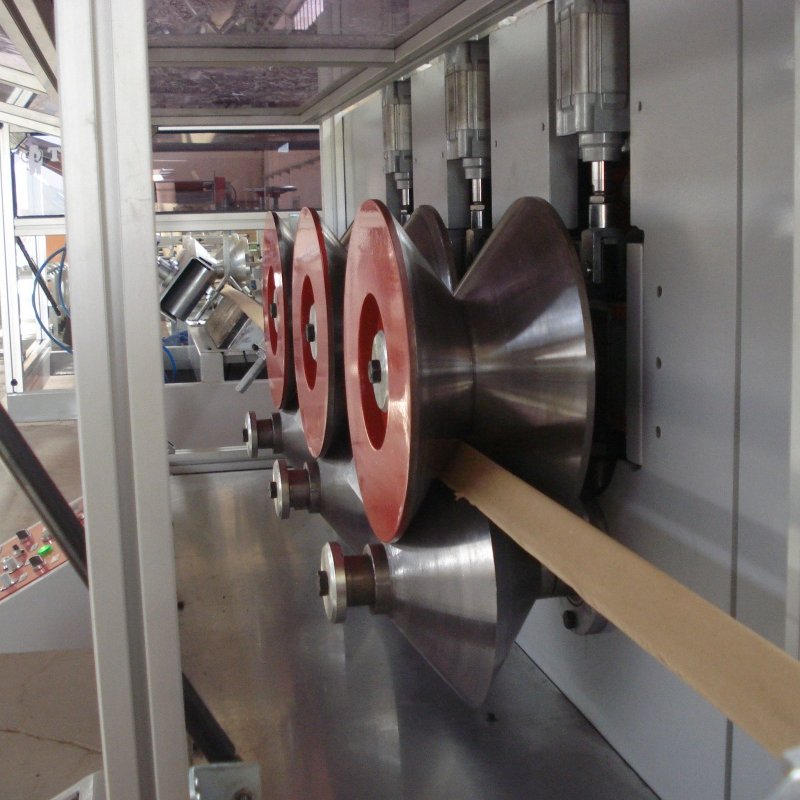

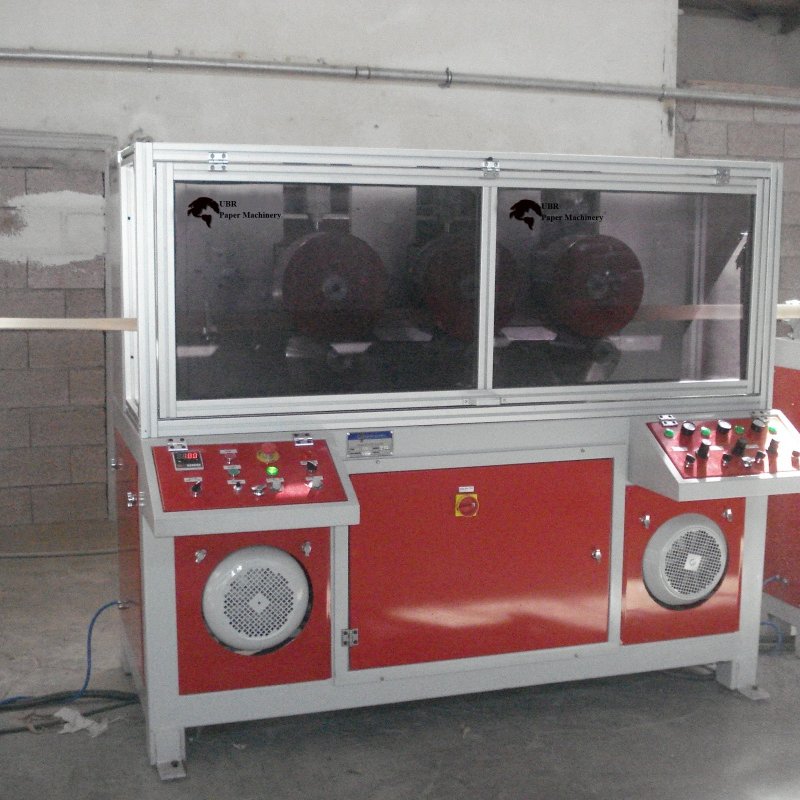

6. Unitatea de antrenare:
Acest modul asigura miscarea intregului profil de protectie cu ajutorul a 2 motoare. Unul dintre ele antreneaza rolele inferioare iar celalalt antreneaza rolele superioare. Reglarea presiunii necesare antrenarii se face de la panoul de comanda a masinii.
Specificatii:
•Puterea motorului de antrenare a rolelor inferioare:……………7,5 kW / 150 rpm
•Puterea motorului de antrenare a rolelor inferioare:….………..7,5 kW / 225 rpm
•Sistem pneumatic de presare a profilului din hartie
•Dispozitiv electronic de reglare a vitezei
•Grup de 3 role de presare superioare cu diametrul de 350 mm
•Grup de 3 role de presare inferioare cu diametrul de 250 mm
•Se pot executa profile intre Min 30x30 mm Max 100x100 mm
•Panou de comanda

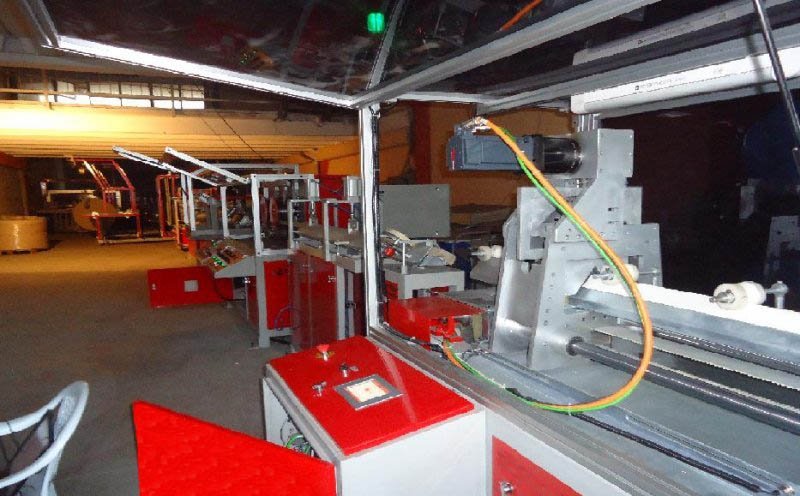

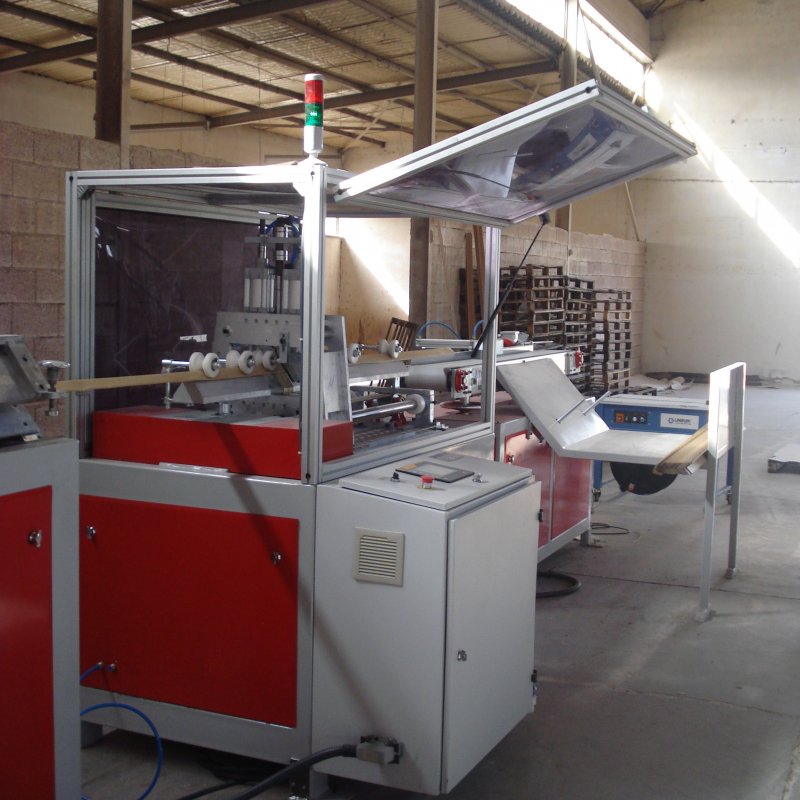

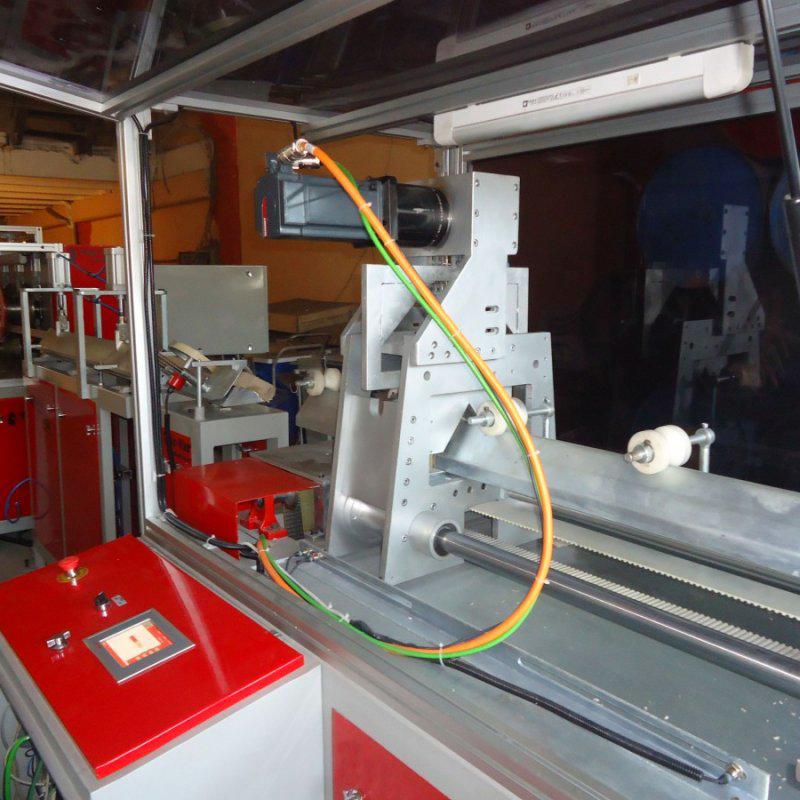

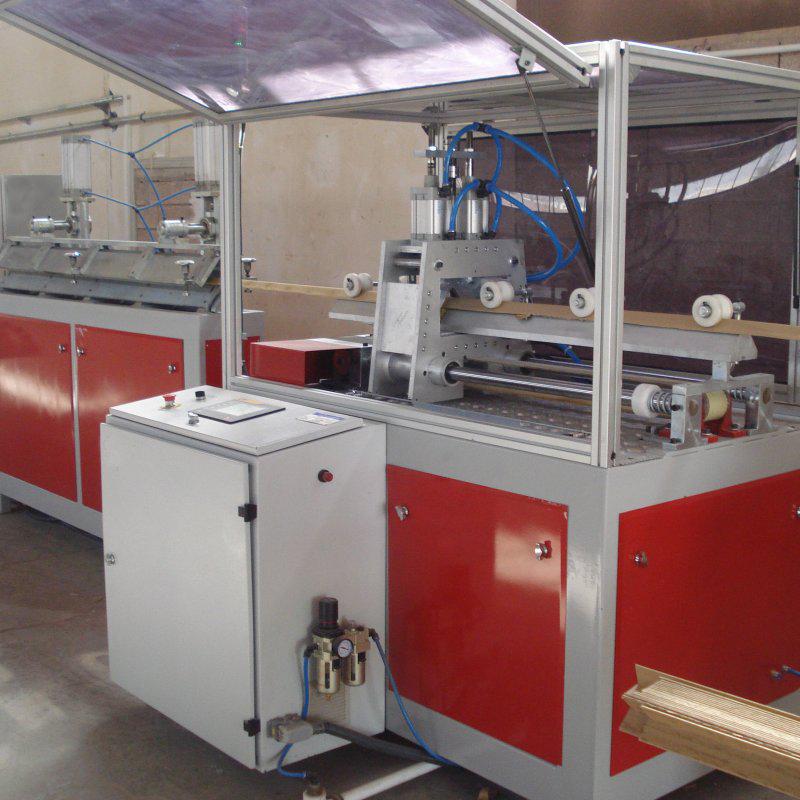

7. Unitatea de taiere la lungime cu Servo Motor
Aceasta unitate este extrem de importanta. Taierea la lungimea setata este asigurata de servomotoare si drivere. In acest fel, precizia de taiere este pe deplin asigurata, la viteza de inaintare de 100 m/minut.
Specificatii:
•Domeniul de reglaj a lungimii de taiere: Min 200 mm - Max 5000 mm
•Taierea cu ghilotina actionata cu servomotor;
•Sistem integral asistat electronic;
•Sistem de servomotare;
•Sistem de ghidare servo;
•Sincronizare pe lungime cu Encoder;
•Setarea lungimii de taiere cu ajutorul panoului tactil HMI de pe unitatea de taiere;
•Contor electronic de profile finite
•Viteza de lucru pana la 100 m/min

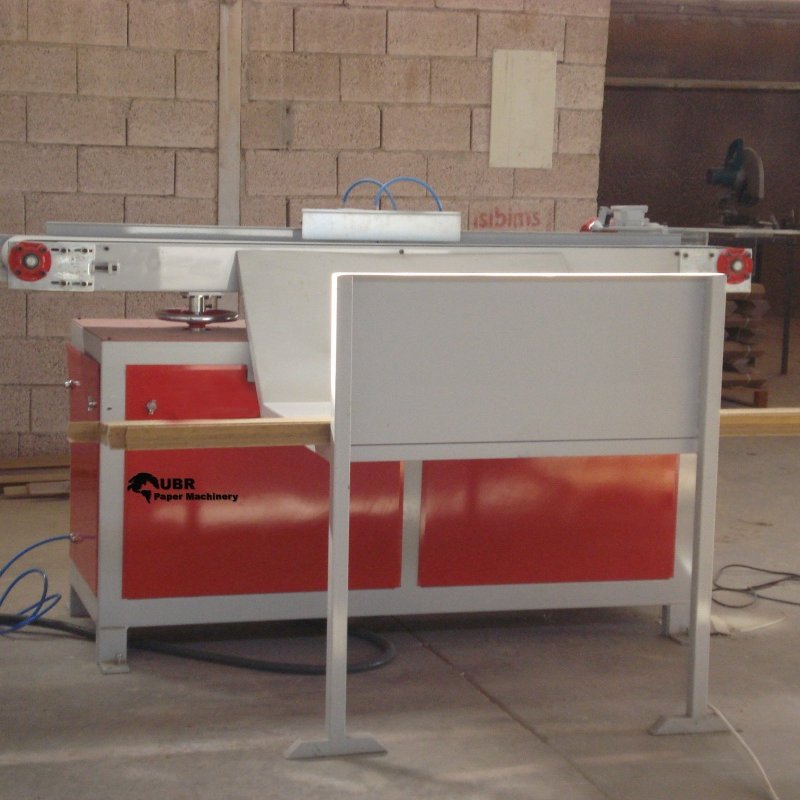

8. Unitate de stivuire la eliminare
• Conveior de eliminare pe unitatea de antrenare;
• Puterea motorului conveiorului de eliminare: 0,75 kW;
• Conveiorul este sincronizat cu intreaga masina;
• Sistem de ghidare la eliminare;
• Gama de reglare la taiere: Min 1000 mm - Max 5000 mm
Example de productivitati in functie de lungimea debitata, la taiere servoasistata:
L = 50 mm viteza maxima ≤ 20 m/min
L = 100 mm viteza maxima ≤ 30 meteri/min
L = 400 mm viteza maxima ≤ 40 meters/min
L = 800 mm viteza maxima ≤ 50 meteri/min
L = 1000 mm viteza maxima ≤ 60 meteri/min
L = 1500 mm viteza maxima ≤ 70 meteri/min
L = 2000 mm viteza maxima ≤ 90 meteri/min
L = Pana la 2000 mm, viteza maxima ≤ 100 meteri/min
Gama de lungimi posibile: Min 200 mm - Max 5000 mm
