Descriere

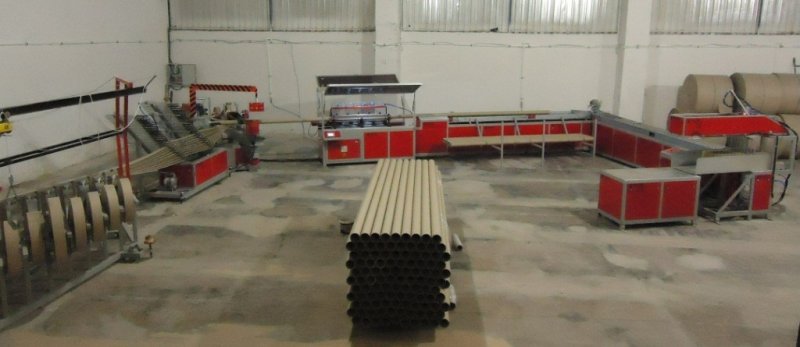

Putem executa si exporta orice model de masina de produs tub sau fus din hartie cu utilizare in urmatoarele industrii: hartie si carton; textile; mase plastice si folii; constructii.



Masinile noastre sunt solide si durabile, disponibile pentru diverse diametre si lungimi de tub si multiple grosimi de perete.



Masinaile, in general au urmatoarele 4 module:



·                     Derulatorul

·                     Unitatea de incleiere

·                     Unitatea de spiralat benzi de hartie

·                     Unitatea de taiere (debitare) cu unul, doua sau mai multe cutite





1. Derulatorul de hartie:



·                     Bobinele debitate la latimea necesara se dispun in derulator;

·                     Derulatorul se poate dimensiona pentru a primi intre 5 si 30 de bobine de hartie (pentru tub din 5-30 straturi);

·                     Derulatorul are port-bobine superioare, medii si inferioare;

·                     Dispune de sistem de ridicare a bobinelor cu troliu;

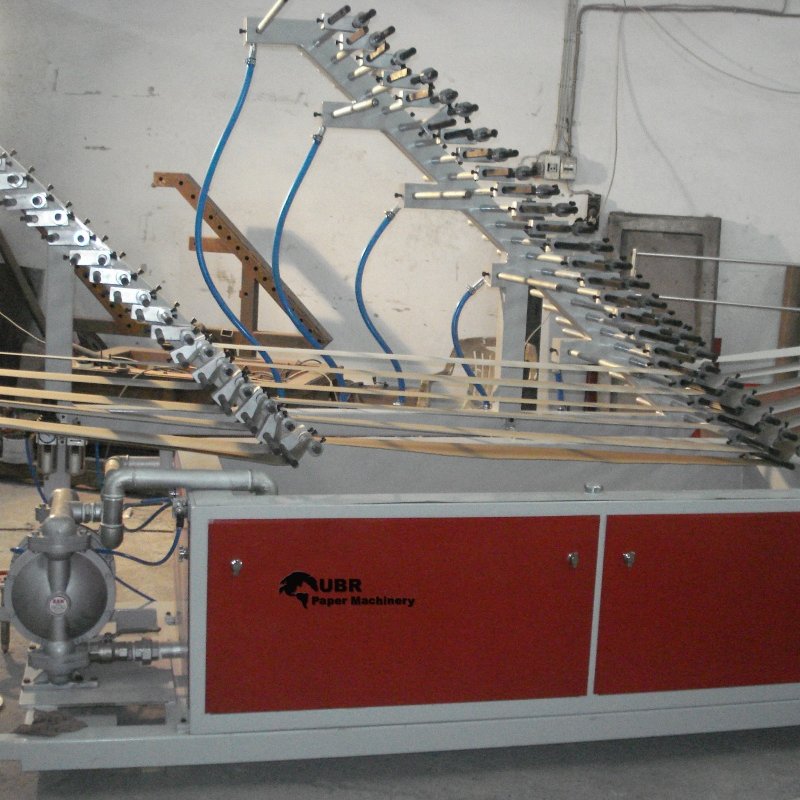

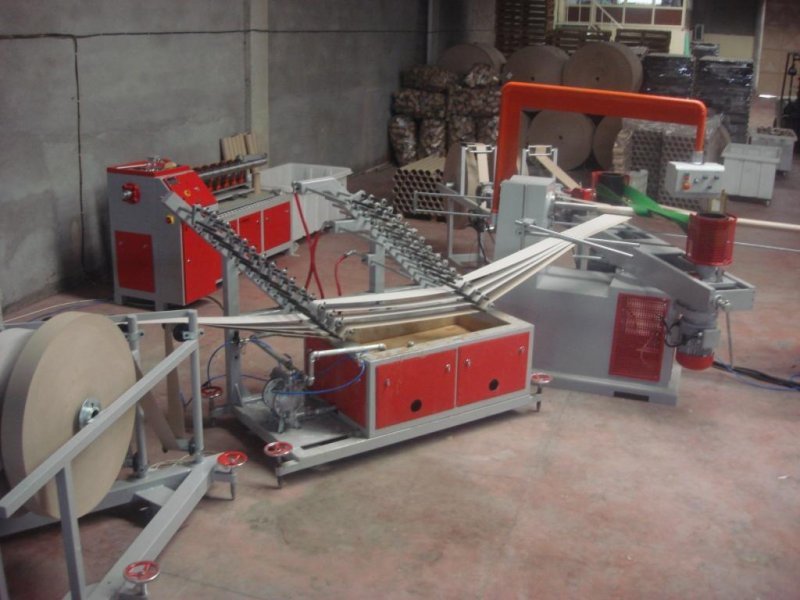

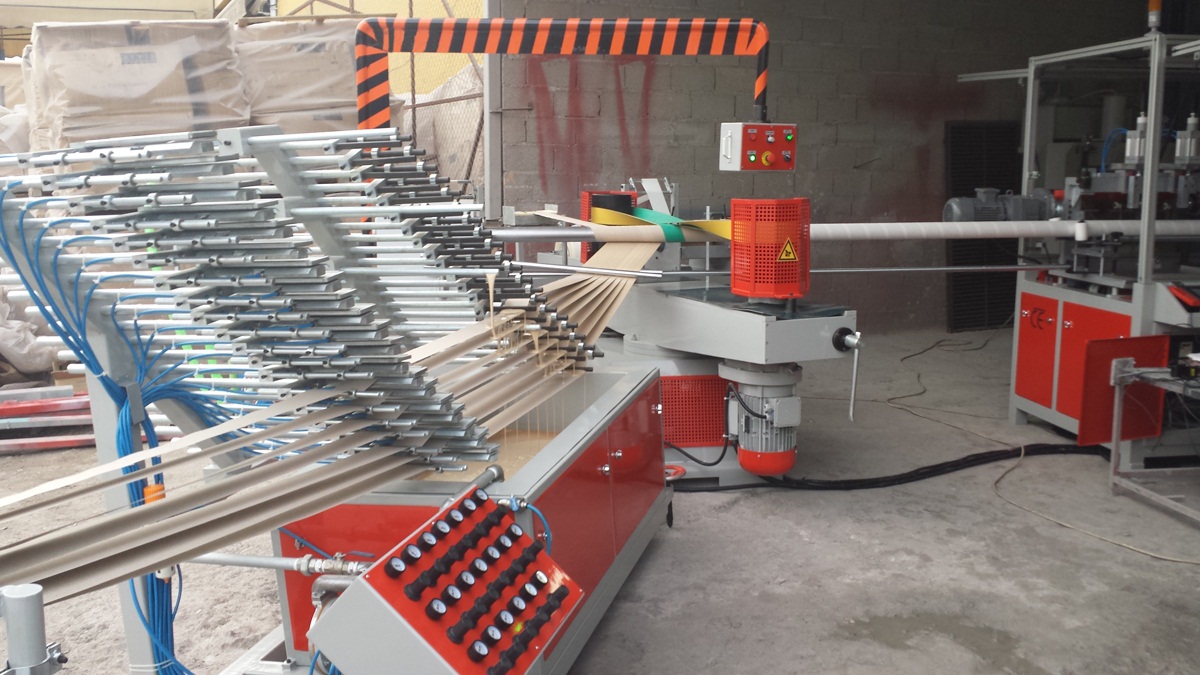

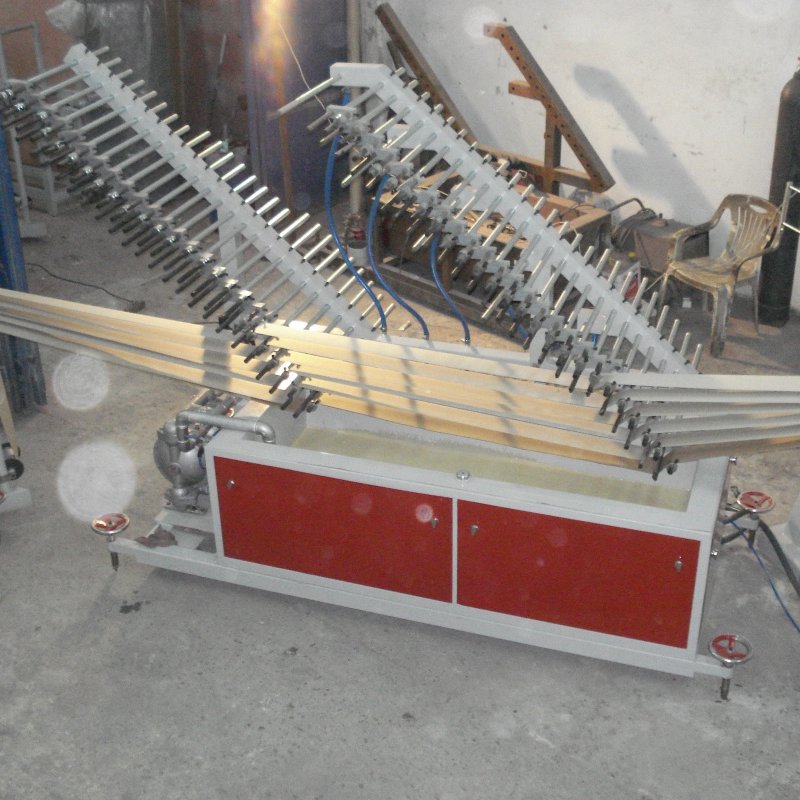

2. Unitatea de incleiat:



Benzile derulate din bobine sunt incleiate individual cu ajutorul unei perechi de role care ruleaza pe ambele parti ale banzilor. Fiecare dintre benzi dispune de cate un dispozitiv de pneumatic de reglare a tensiunii, adaptandu-se fiecare la stratul anterior depus. Specificaiile principale sunt:



·                     Incleiere pentru 5 - 30 de benzi;

·                     Incleiere in cascada;

·                     Pompa de adeziv actionata pneumatic;

·                     Dispozitiv de incalzire a adezivului;

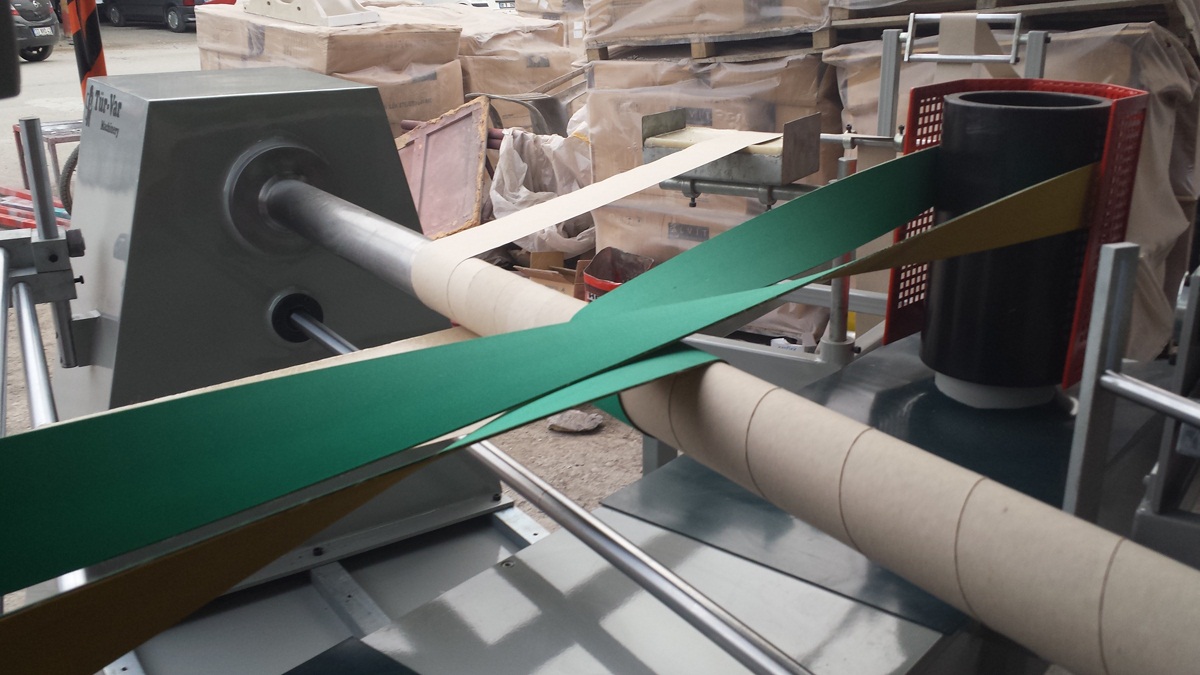

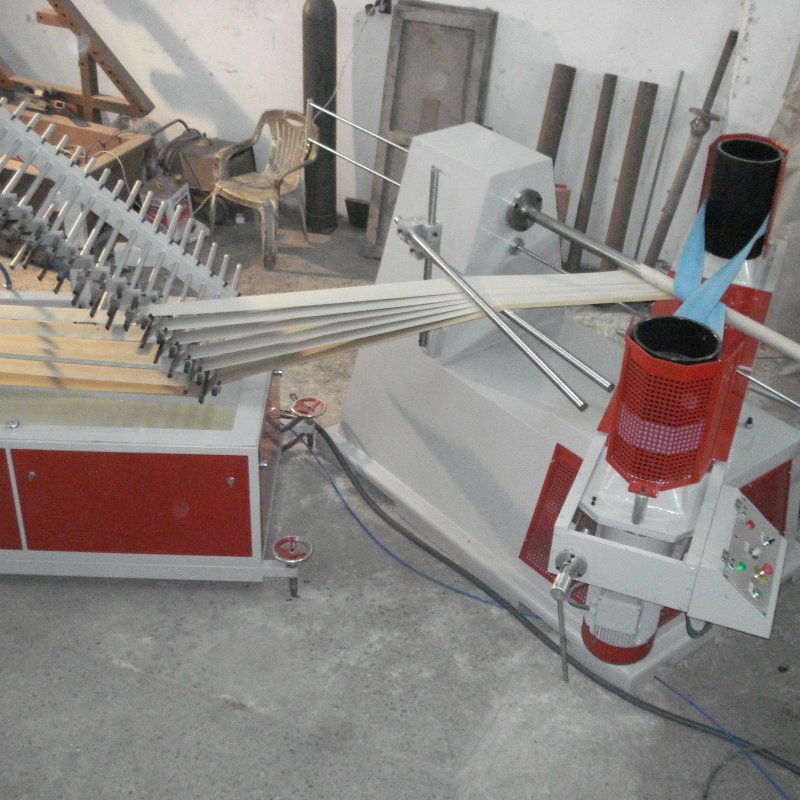

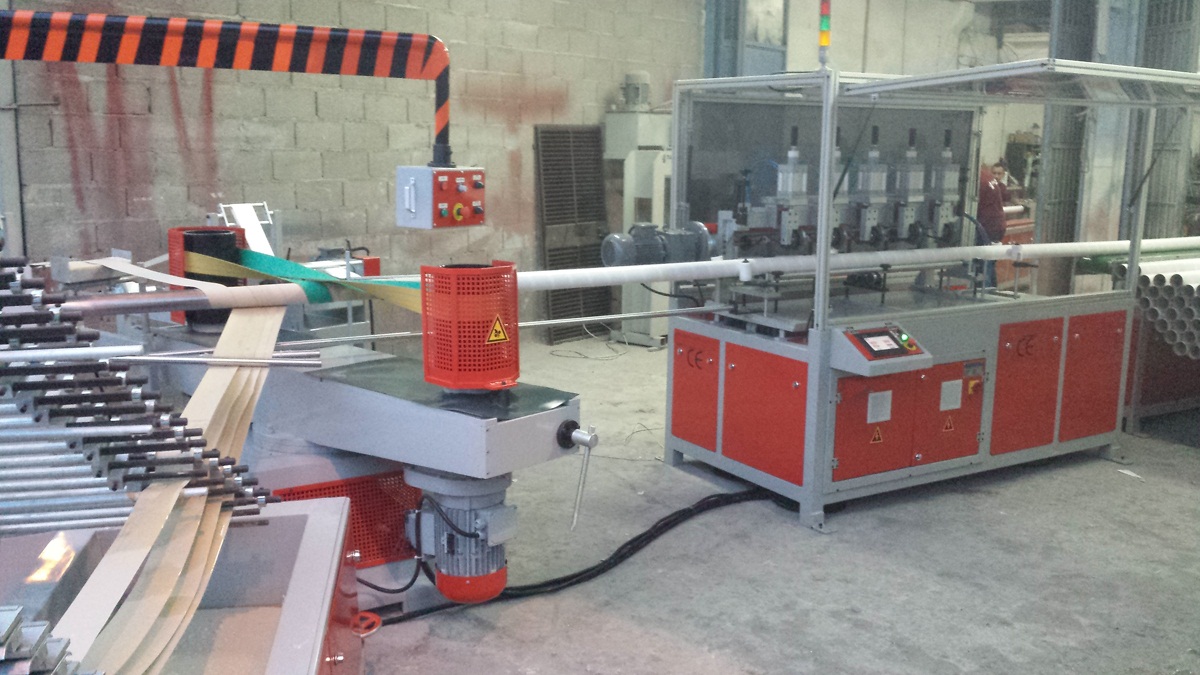

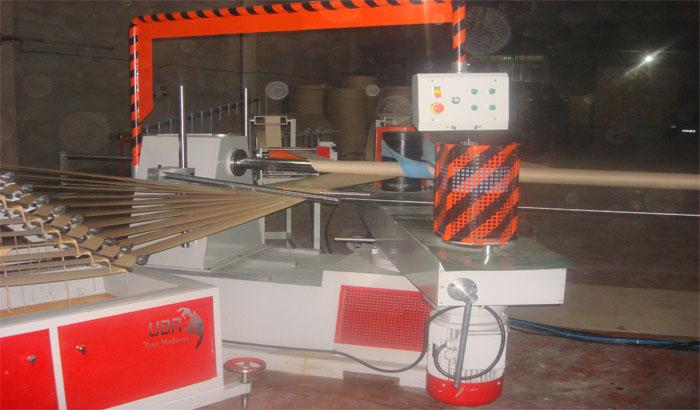

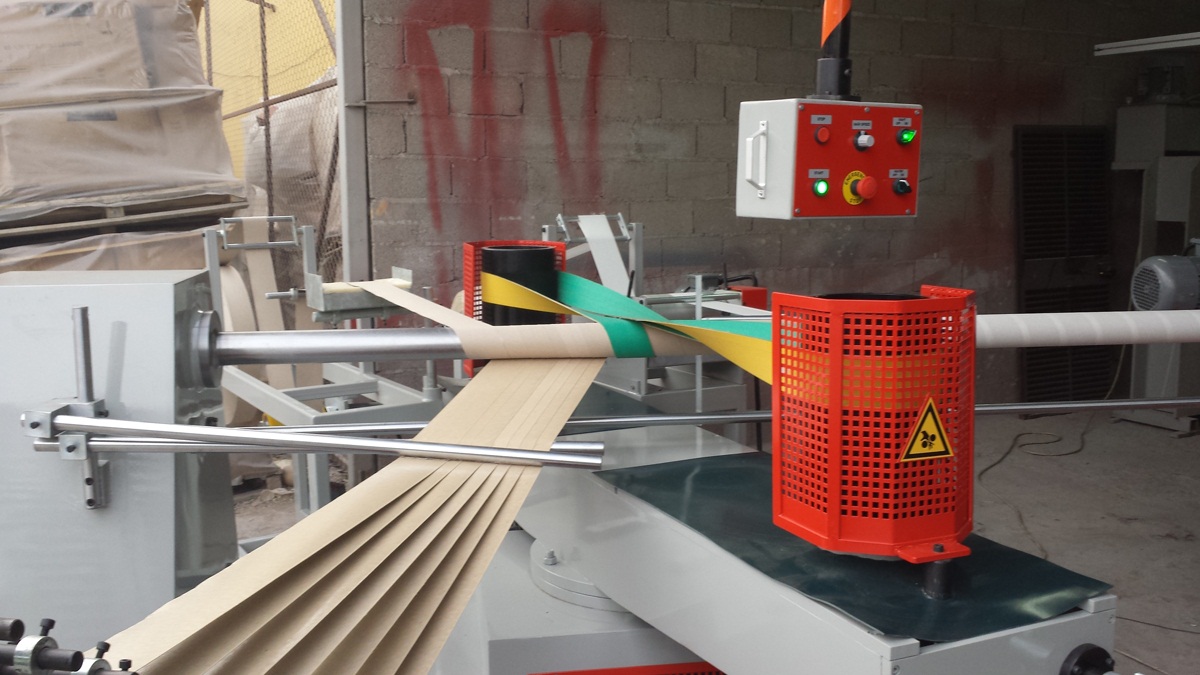

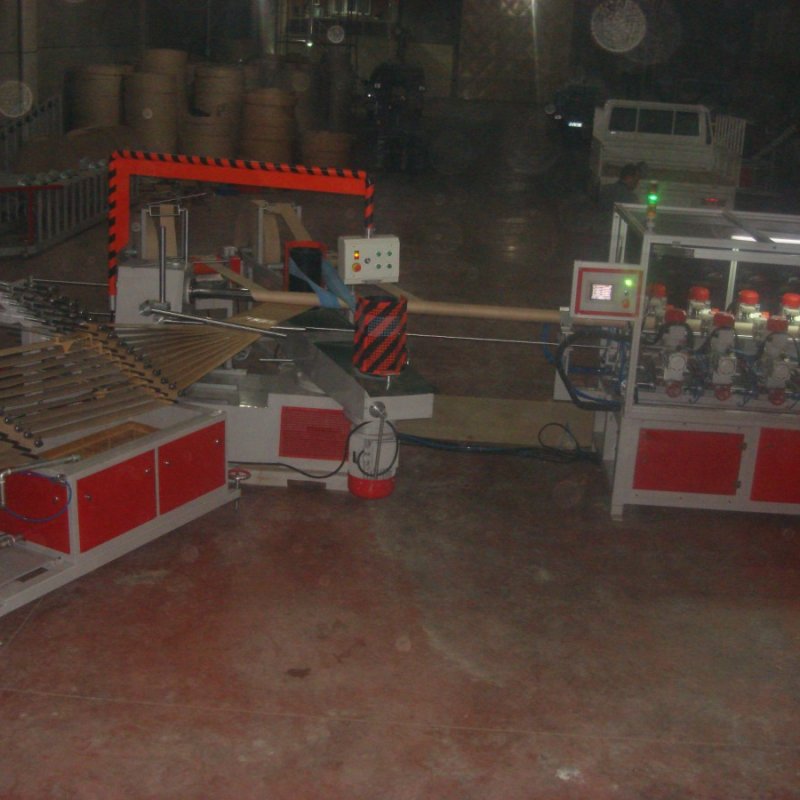

3. Unitatea de spiralat:

Unitatea de spiralat produce tub din hartie in mod continuu prin infasurarea benzilor incleiate pe un ax al carui diametru exterior corespunde diametrului interior al tubului executat. Antrenarea principala, cu piston radial, este sigura si economica. Reglarea unghiului de atac se realizeaza cu un mecanism melc-roata melcata. Viteza de lucru se regleaza din taloul cu ecran tactil.

·Diametrul interior al tubului : Min 20 – Max 150 mm

·Grosimea pertelui tubului : Min 2 – Max 20 mm

·Viteza maxima: 30 m/min

·Arbore de spiralare : 1 buc (conform solicitarii cumparatorului )

Curele de antrenare : 2 buc (corespunzatoare arborelui masinii)

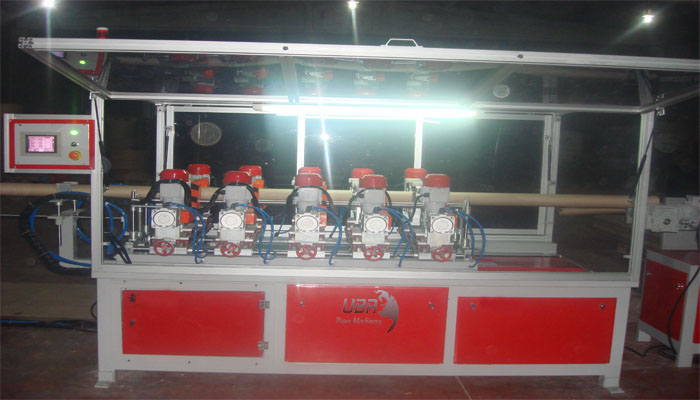

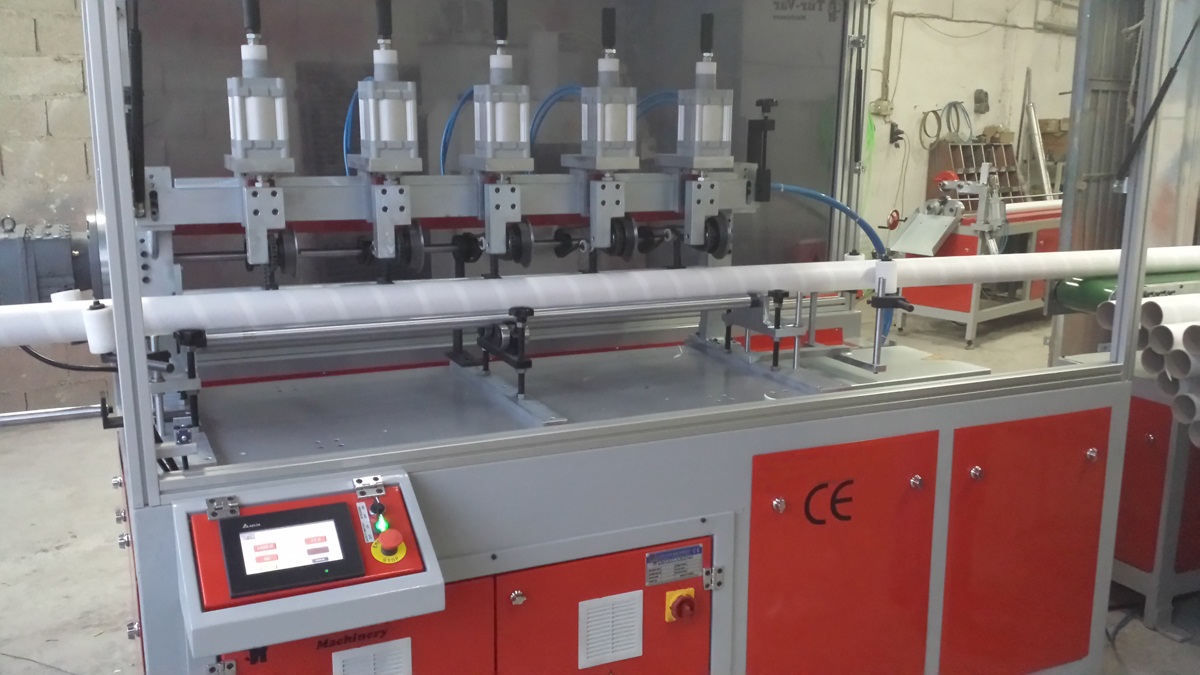

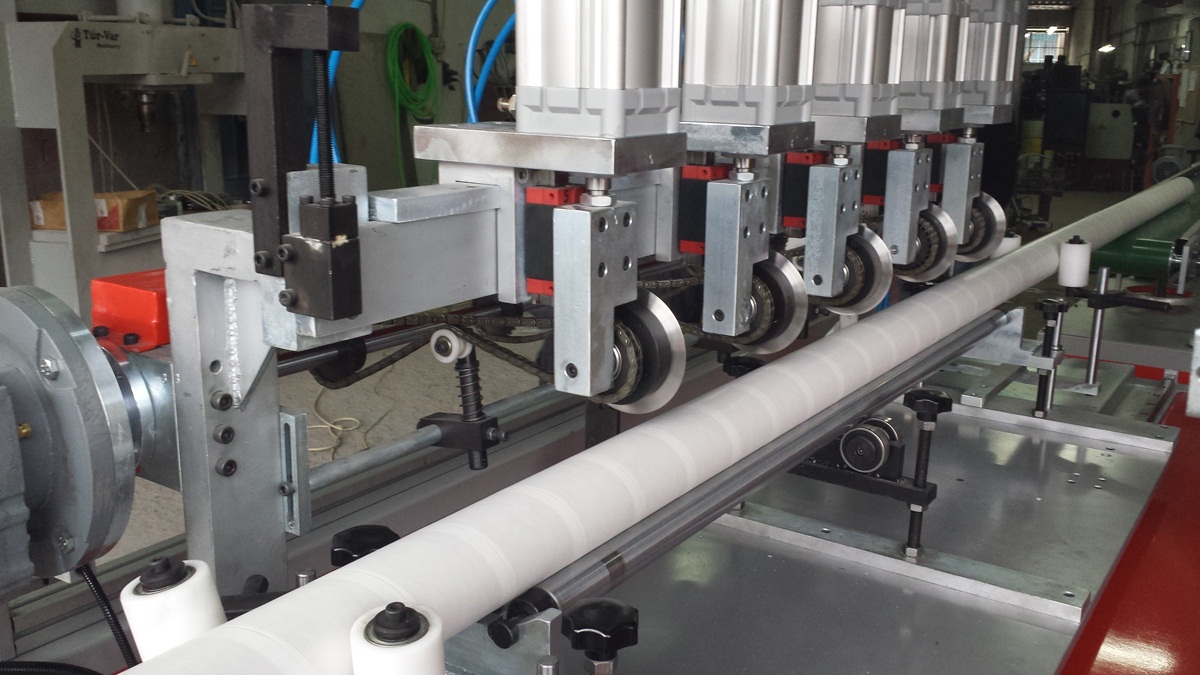

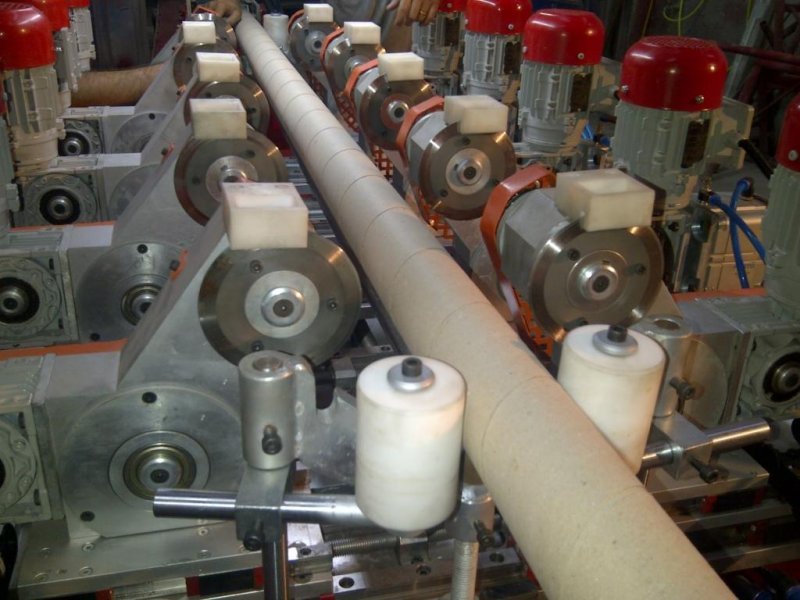

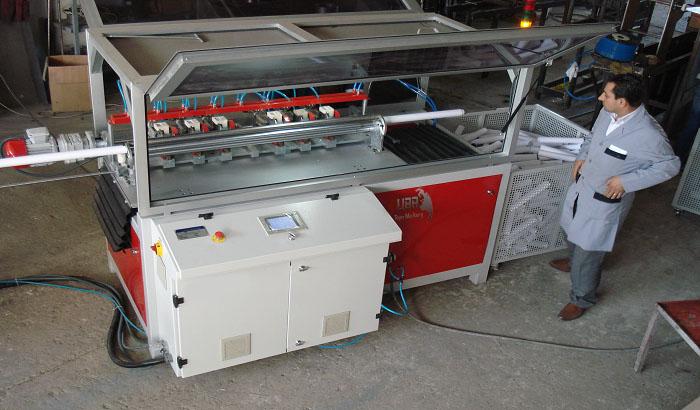

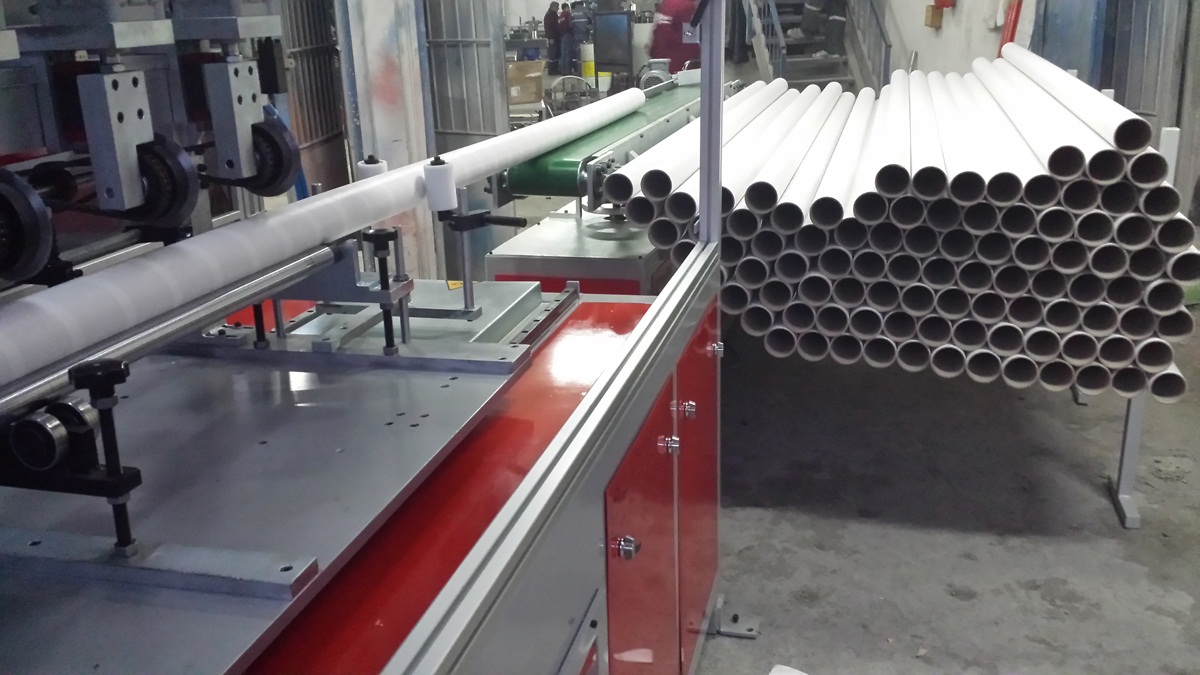

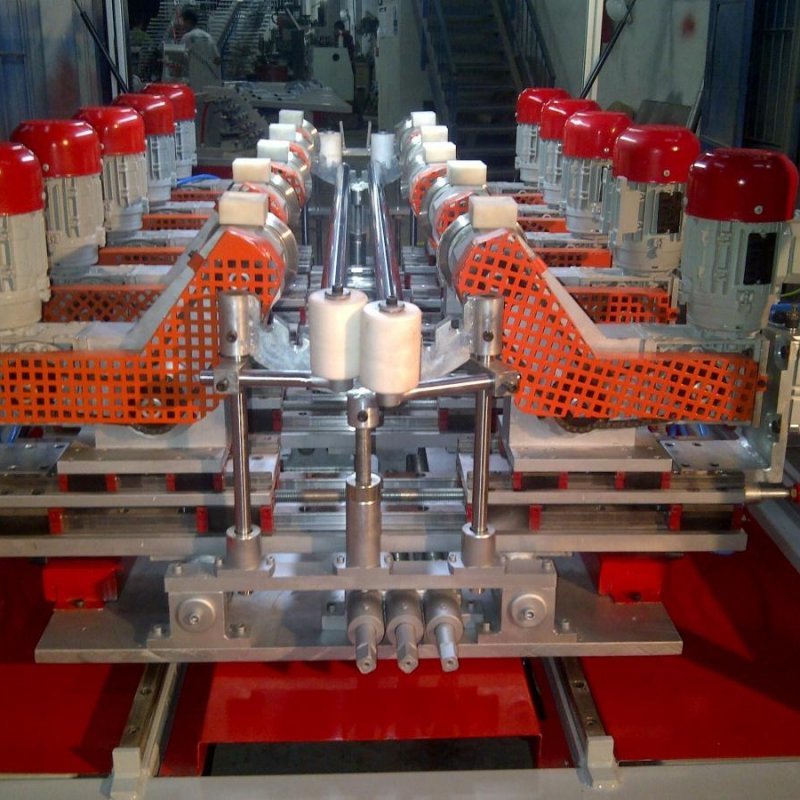

4. Unitatea de debitat tub din hartie:



Productivitatea masinii se regleaza cu ajutorul sistemului servoasistat al caruciorului de taiere, cu avantaje evidente:

Modificarea usoara a lungimii de debitare;
Functionare lina la viteze mici si mari, deopotriva;
Poate fi dotata cu unul, doua sau mai multe cutite de debitare (la decizia cumparatorului)
Precizie de taiere mare, identica indiferent de viteza de lucru a masinii;

Viteza de lucru se determina cu ajutorul unui encoder, iar parametrii de lucru principali (diametrul interior al tubului, latimea stratului interior) sunt introdusi de la consola operatorului. Apoi, se introduce lungimea de debitare necesara (se poate modifica si din mers), pe care sistemul o utilizeaza pentru taierea optimizata a tubului. Fiecare cutit de pe suportul port-cutite dispune de reglaj fin al adancimii de taiere. Dispozitivul de taiere este protejat impotriva accidentelor cu capace blocate simultan.



·                     Diametrul interior minim al tubului:.....................................Ø 20 mm

·                     Diametrul interior maxim al tubului:....................................Ø 150 mm

·                     Grosimea tubului de hartie:................................................2-20 mm

·                     Lungimea minima a tubului de hartie (taiere multicutit):….200 mm

·                     Lungimea maxima a tubului de hartie:...............................5.000 mm

·                     Numarul total de cutite:......................................................6 buc.

·                     Sistem electronic automat de control a lungimii de taiere;

·                     Sistem cu servomotor;

·                     Driver pentru transmisia servo-asistata;

·                     Encoder pentru controlul lungimii de taiere;

·                     Toleranta la lungimea de debitare: ( + - ) 0,1 mm

·                     Valoarea de debitare a lungimii tubului e introdusa de la consola cu ecran tactil HMI;

·                     Taierea tubului executata pneumatic;

·                     Motorul actionarii de taiere: 1,1 kW
